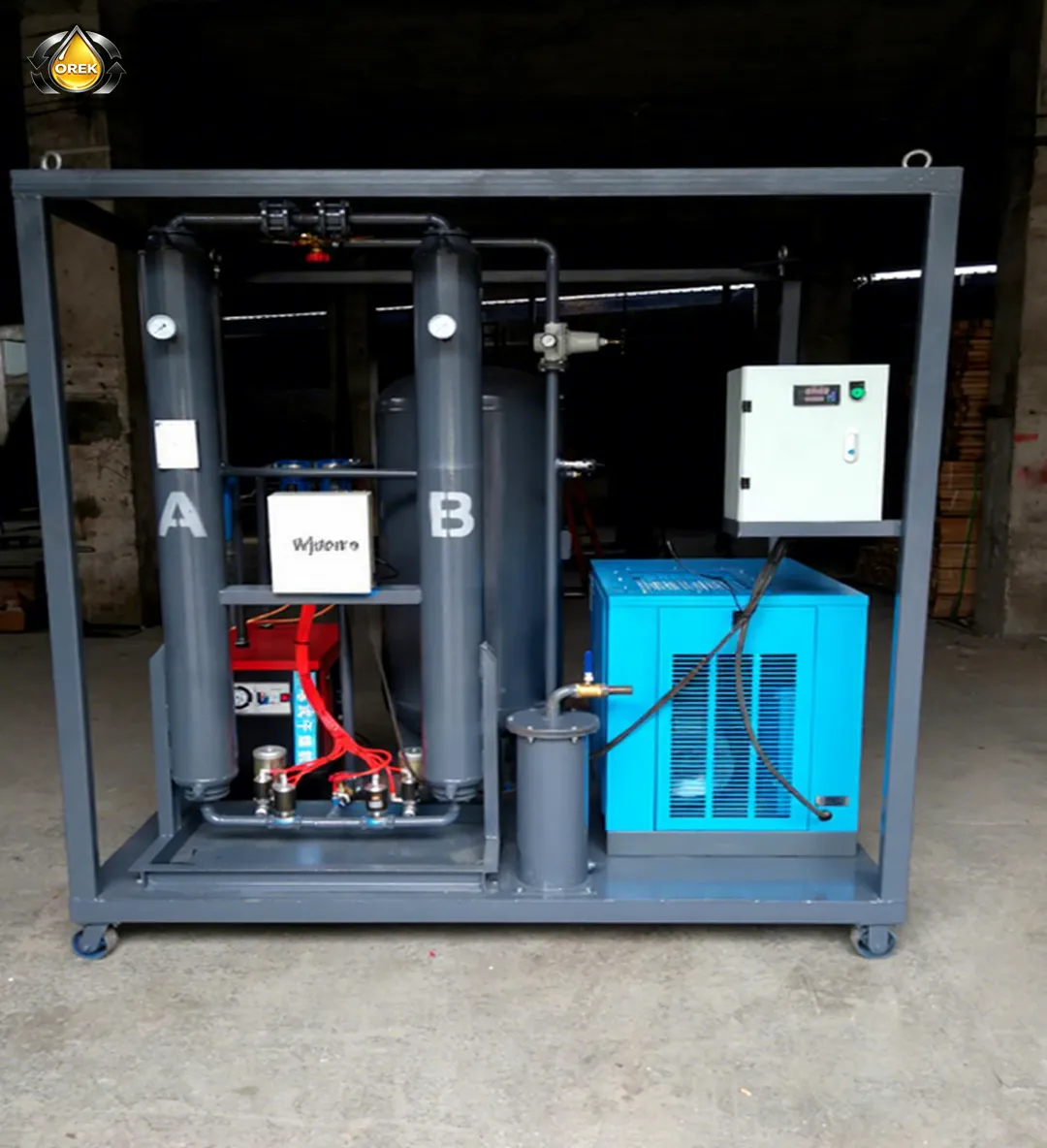

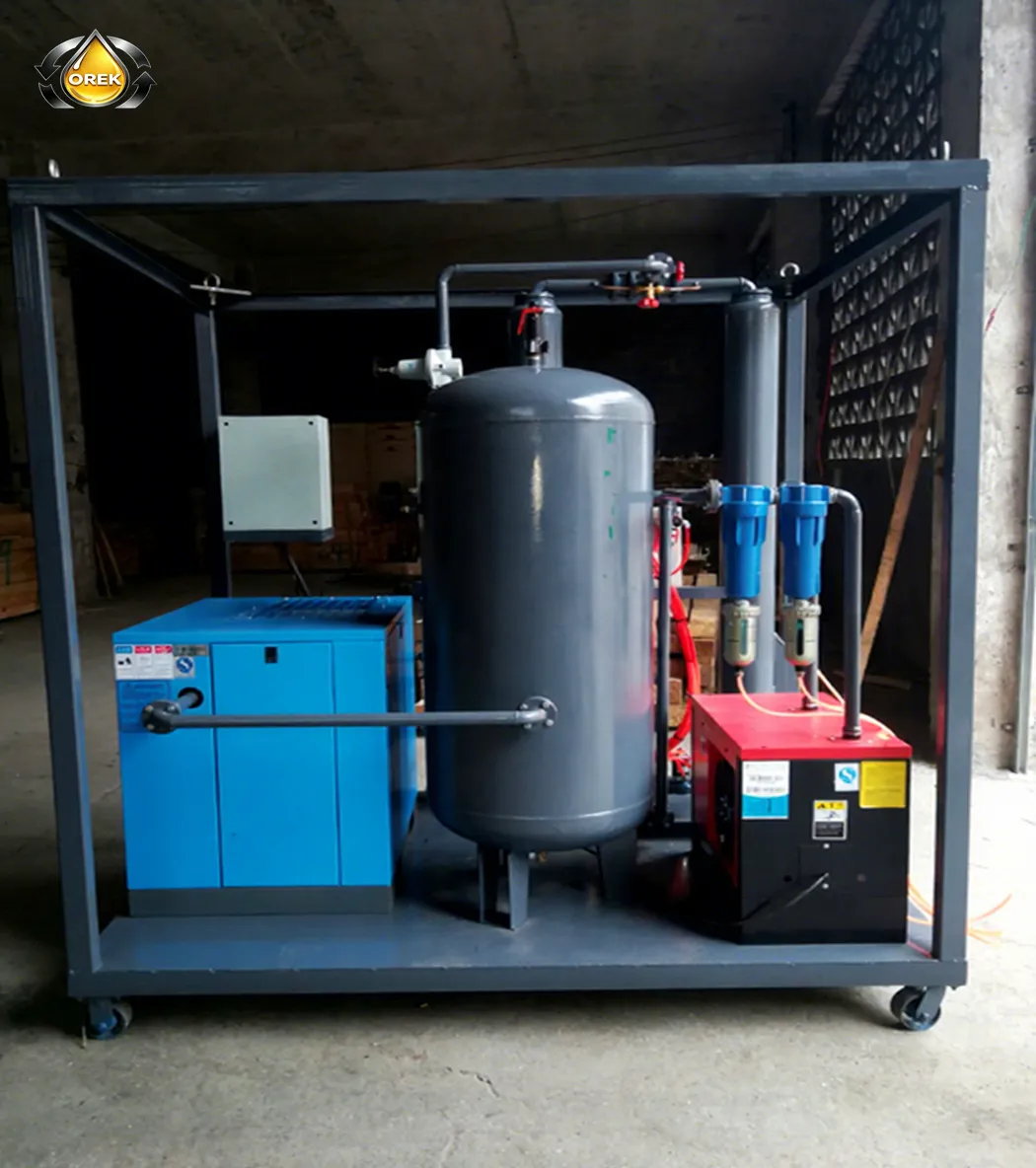

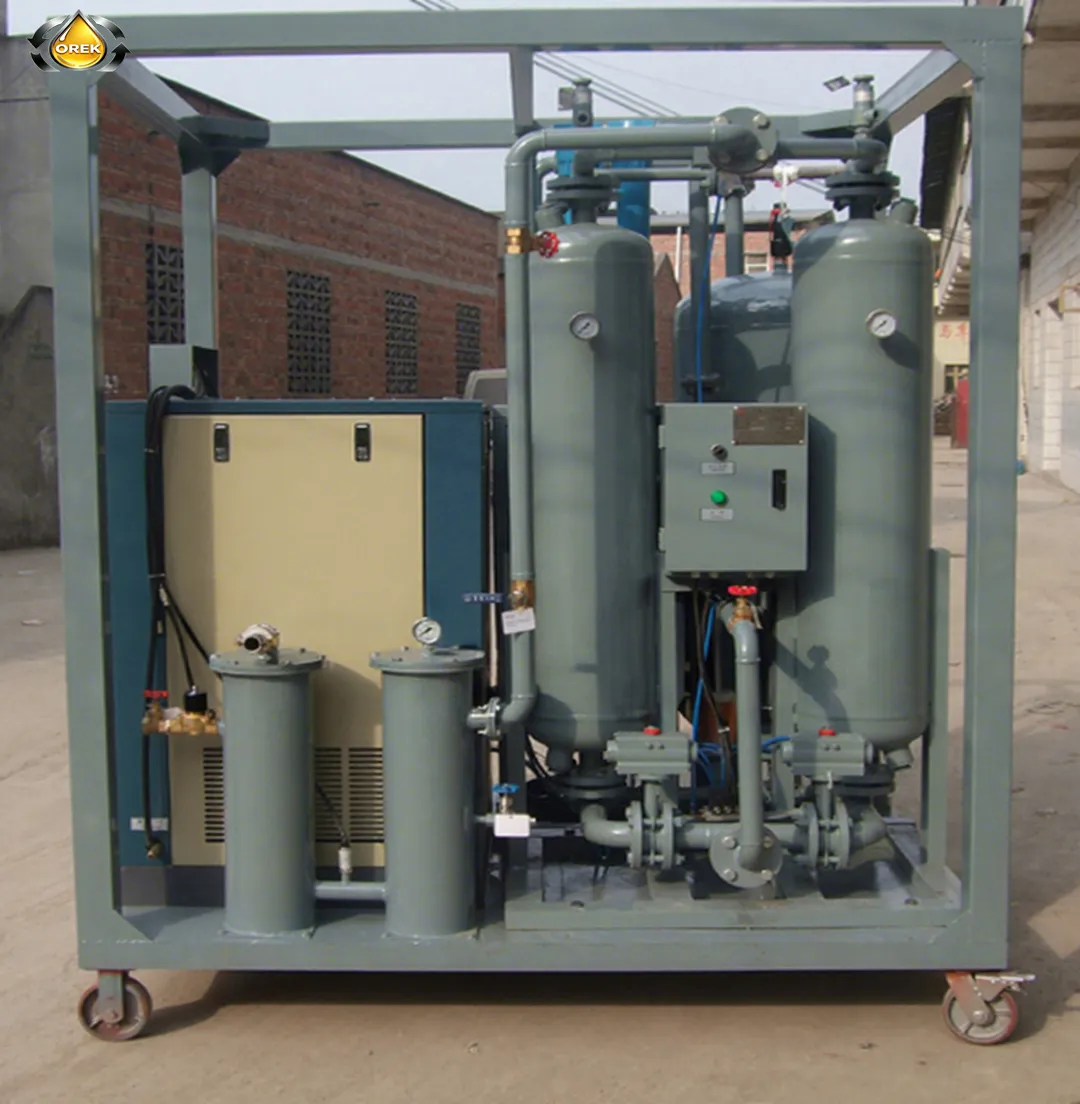

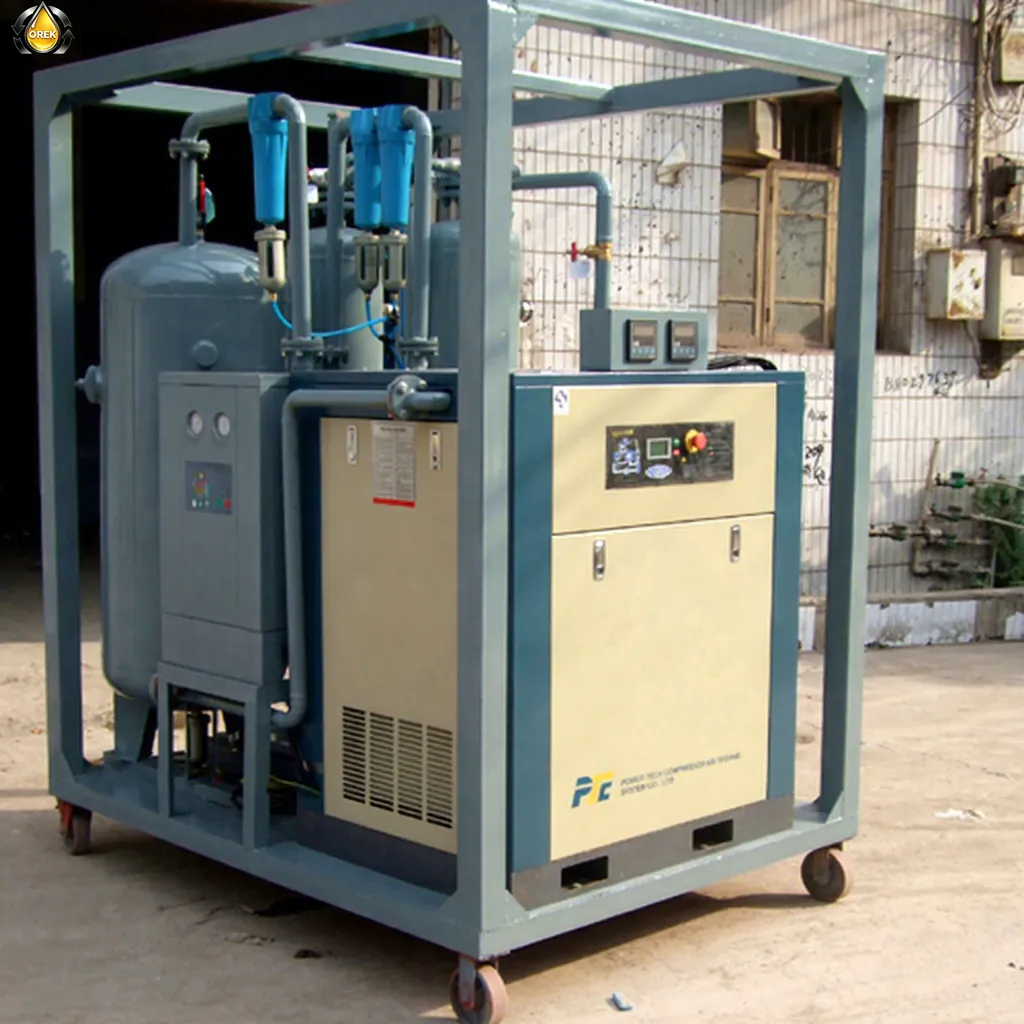

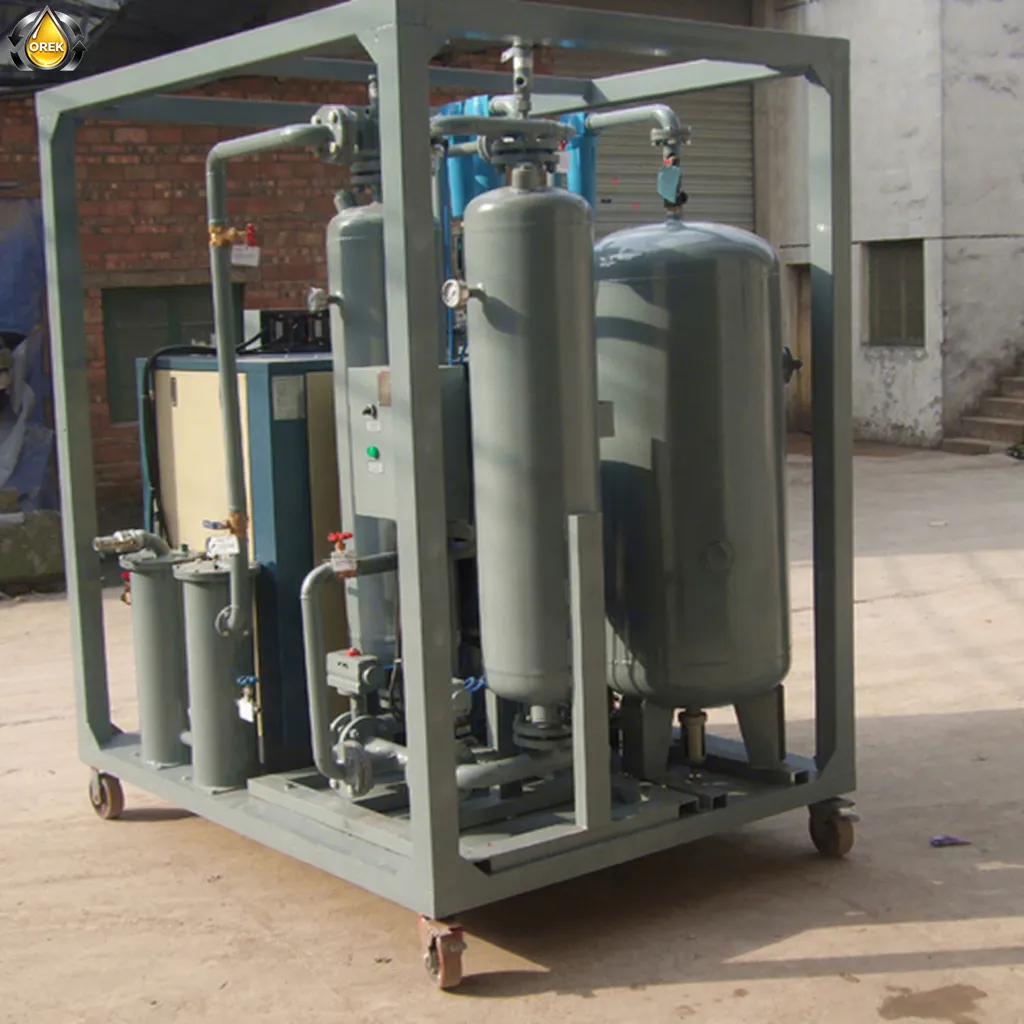

Aplicación: El secador de aire AD está diseñado para proporcionar aire seco de alta pureza con un punto de rocío de entre -55 °C y -70 °C para equipos eléctricos como transformadores de alta tensión, transformadores de ultra alta tensión y reactores eléctricos durante la instalación y el mantenimiento. Elimina la humedad y las partículas del aire. Puede reemplazar los métodos de secado tradicionales, como la circulación de aceite caliente, la inyección de nitrógeno y el vacío. Es más eficiente, económico, seguro y respetuoso con el medio ambiente. Al utilizar el secador de aire para el mantenimiento de equipos, estos no se ven afectados por los cambios en las condiciones climáticas externas, especialmente durante las operaciones nocturnas. Basta con sellar las bridas y llenar con aire seco a una presión de 0,02 MPa a 0,03 MPa, sin necesidad de inyección de aceite. Los equipos eléctricos no se mojan, lo que reduce la carga de trabajo diaria de bombeo y lubricación, acortando así el período de mantenimiento y mejorando su calidad. Durante el proceso de filtración de aceite, el tanque y el aceite del equipo de inyección se pueden airear y secar para mejorar la eficiencia de la filtración. Cuando no está en funcionamiento, puede utilizarse como sistema de aire acondicionado en la obra. Características: ◆ Gracias a la tecnología de regeneración rápida, se obtiene aire seco de alta calidad tras solo 5 minutos de funcionamiento.

◆ El punto de rocío del aire del producto final es bajo. El principal indicador de medición es el punto de rocío del suministro de gas. Cuanto menor sea el punto de rocío, más seco estará el aire. El aire seco con bajo punto de rocío absorbe la humedad del transformador, mejorando así su aislamiento. La máquina integra secado por compresión, liofilización y adsorción, y emplea un sistema de filtración multietapa.

◆ Sistema de filtración eficiente. Mediante la tecnología de filtración de densidad gradual, se logra una precisión de filtración máxima de 0,01 μm y una tasa de rechazo de partículas sólidas del 99,99 %. La precisión de filtración del filtro primario es de 1 μm, la del filtro secundario es de 0,1 μm y la del filtro fino es de 0,01 μm.

◆ El adsorbente del generador secador de aire utiliza un método de regeneración totalmente automático, sin diferencia de presión térmica ni necesidad de horneado manual.

◆ Tecnología de control con un solo clic. El secador de aire utiliza un controlador inteligente PLC. El dispositivo se enciende con solo pulsar la tecla "Inicio". Funciona de forma totalmente automática, minimizando los errores de operación manual.

Principio de funcionamiento:

El aire atmosférico es comprimido por un compresor de aire y entra en un depósito de aire. La mayor parte de la humedad se condensa en líquido y se descarga a través de la válvula de purga, realizando la primera deshidratación del aire. Posteriormente, el aire ingresa al secador por refrigeración, donde el vapor de agua se congela y se condensa en agua para su descarga, llevando a cabo la segunda deshidratación. A continuación, el aire pasa al secador de adsorción, que absorbe los restos de humedad residual para efectuar la tercera deshidratación. Finalmente, el aire seco atraviesa un filtro de aire de alta precisión para eliminar las partículas finas, y el aire limpio y seco se envía al equipo.
